首先準備好紫金橋組態軟件，虛擬串口軟件（vspd40）和Modbus軟件(modscan32)。

一、設置紫金橋組態軟件

建立Modbus設備驅動，如圖1所示：

圖1

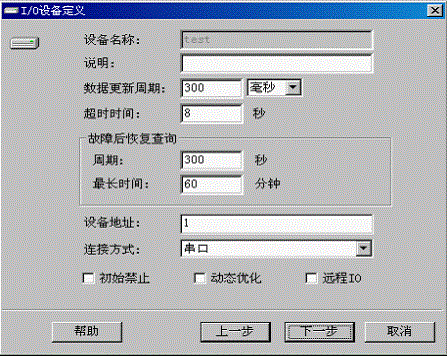

設置設備驅動，設備名稱是“test”,數據刷新周期300毫秒，設備地址是1。如圖2所示：

圖2

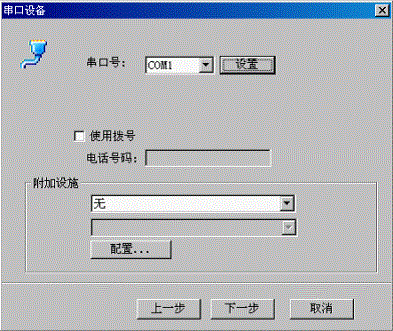

設置完成，點擊“下一步“，進入下一個對話框，串口號選擇”com1”。如圖3所示；

圖3

點擊“設置”按鈕，彈出端口參數設置的對話框，波特率是9600，數據位是8，奇偶校驗是無,停止位是1。如圖4所示；

圖4

點擊保存，然后下一步，進入到modbus設備定義對話框，如圖5所示；

圖5

點擊完成，設備驅動建立完畢。

點組態的建立

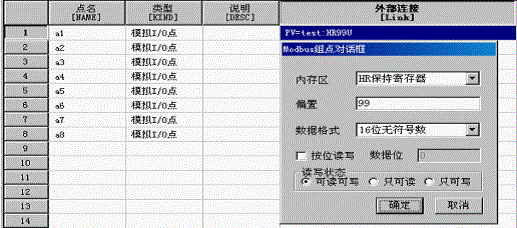

建立數據庫模擬I/O點，a1-a8，然后關聯外部連接，點名建立后雙擊后邊外部連接的空白處，彈出modbus組點對話框，選擇保持寄存器也就是modbus的功能碼03，偏置地址選擇99，對應的modbus協議的地址是100（紫金橋軟件的偏置地址加1對應的是modbus協議地址）如圖6所示；

圖6

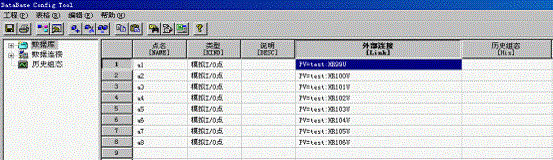

所有的關聯完畢，如下圖所示。

二、設置虛擬串口軟件

建立一對虛擬串口com1和com2，如下圖所示

三、設置modbus仿真軟件

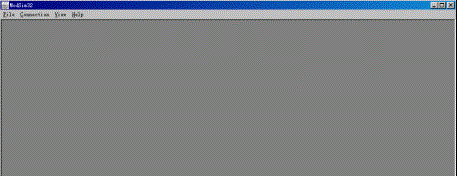

打開仿真軟件modsim32服務器端，如下圖所示；

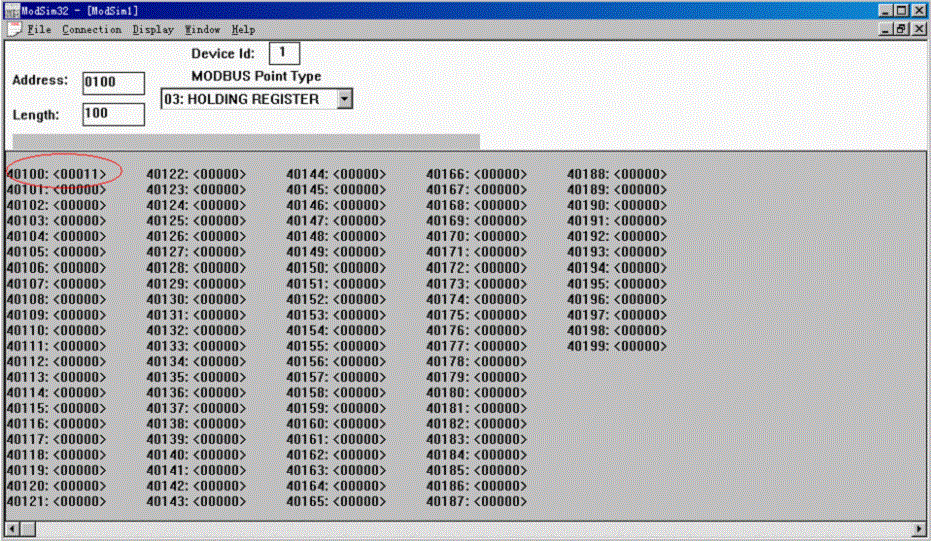

點擊“file”,然后點擊“new”新建一個窗口，Device Id：1對應的是組態軟件里的設備地址1，03：HOLDING REGISTER對應的是保持寄存器。ADDRESS：0100是從地址100開始。如下圖所示；

點擊“connection”，通過“connect”選擇“port2”,彈出來如下對話框；

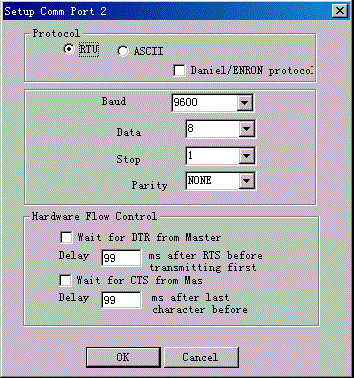

通訊協議選擇“RTU”，波特率，數據位，奇偶校驗和停止位和紫金橋組態軟件上的端口參數設置要一致，點擊OK設置完成。

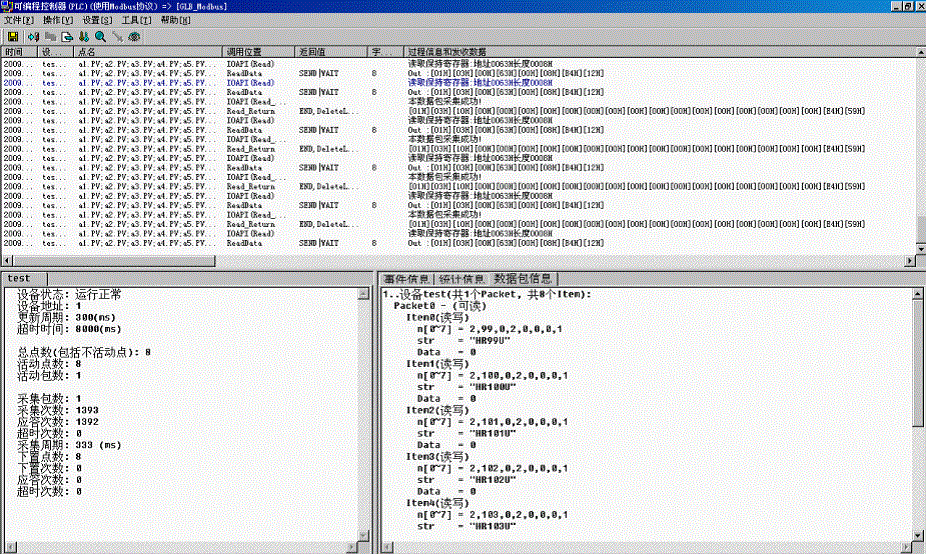

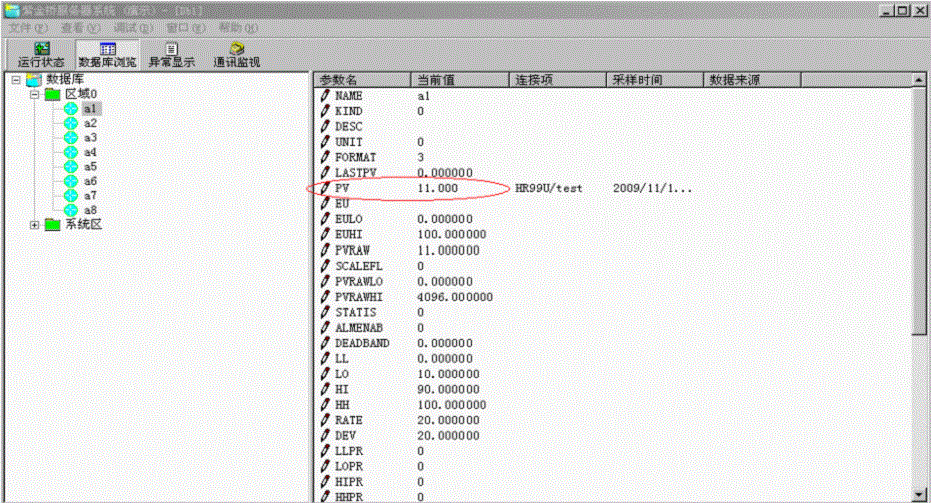

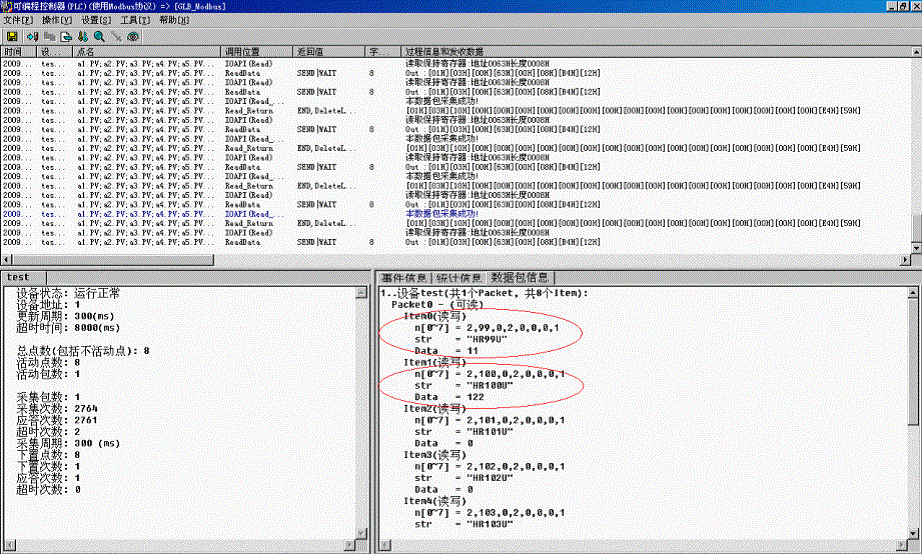

運行組態軟件，打開調試界面。如下圖所示：

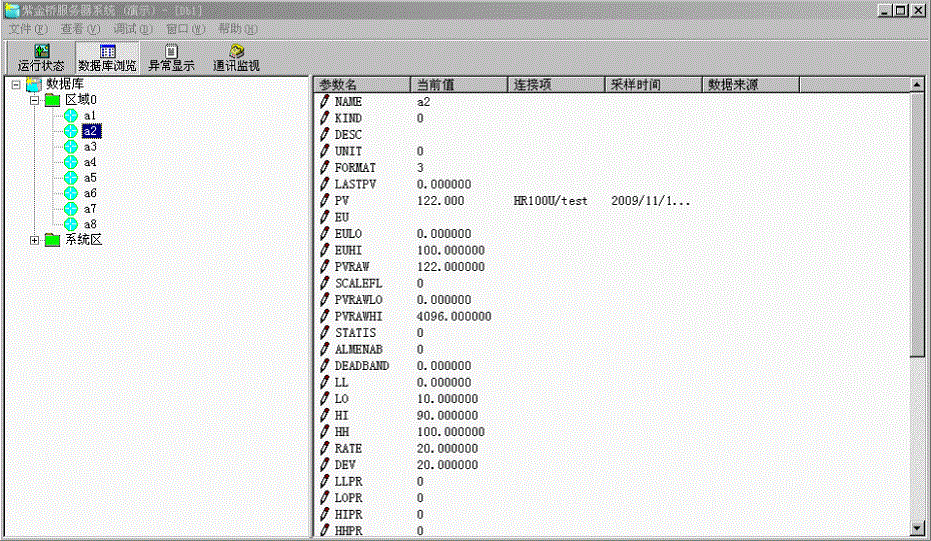

可以在軟件里下置數據，通過modbus仿真軟件來測試。

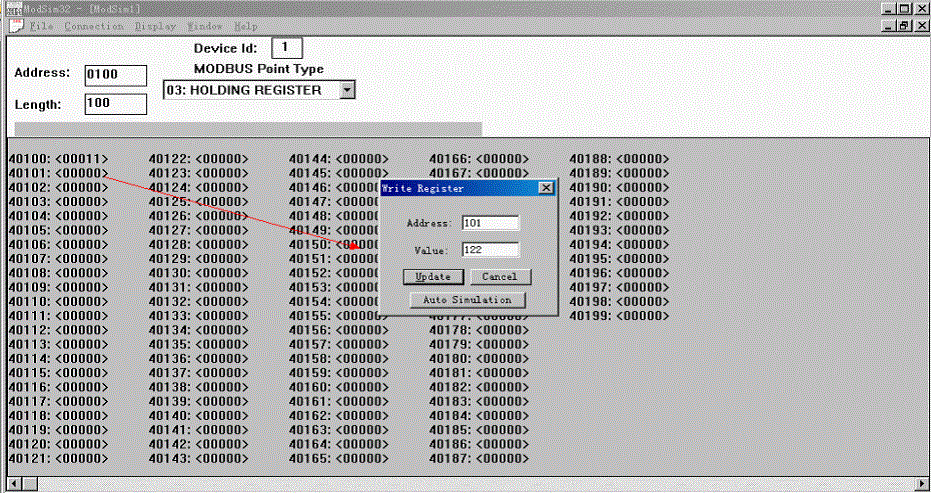

也可以通過MODBUS仿真軟件設置數據。雙擊101寄存器，彈出如下對話框，設置數據，點擊UPDATA。

測試其他寄存器的方法類似，這里不再一一列舉。
