盡管紫金橋組態軟件自身擁有一個強大的實時數據庫，但是鑒于關系數據庫在某些場合更加適用，所以組態軟件很多時候也需要與各種關系數據庫相連接，對關系數據庫進行操作。Accesss、SQL Server等數據庫也許為我們所熟悉，但是一般我們較少接觸Oracle數據庫。Oracle數據庫是第一個開放式商品化的關系型數據庫，主要滿足銀行、金融、保險等企事業單位對大型數據庫的需求。下面就筆者的經驗，對紫金橋組態軟件與oracle數據庫的連接做簡要論述。





    一般而言，一個關系型數據庫系統是一個或者多個服務的集合，與具體的管理工具是不相干的。我們以oracle 10g home版本為例，假設oracle數據庫系統安裝在某一臺服務器上（假定IP為192.168.128.129），那么在需要訪問該數據庫的客戶機上需要安裝oracle 10g home版的客戶端。安裝完客戶端后，機器就帶有了一些管理工具，這些工具將方便我們的使用。同樣，該客戶機還需要安裝紫金橋組態軟件。

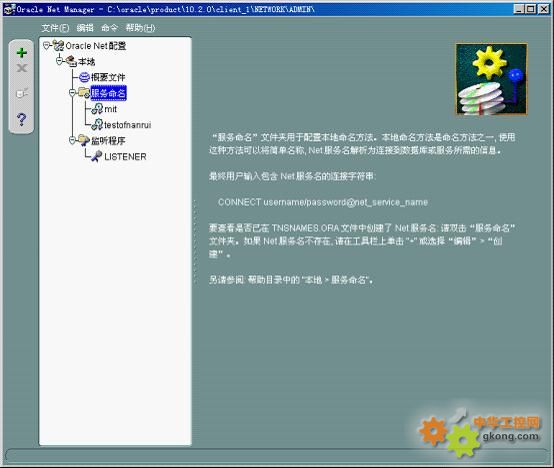

選擇“編輯”->“創建…”后按照向導來創建一個服務：

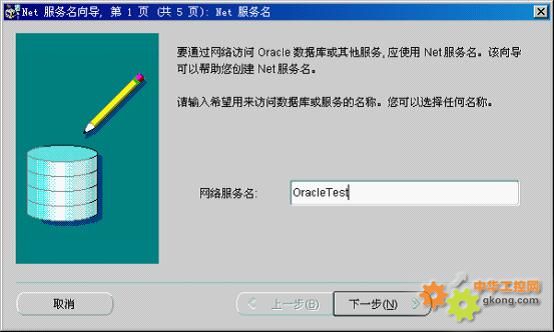

“網絡服務名”填寫的即是需要全局引用的服務名。

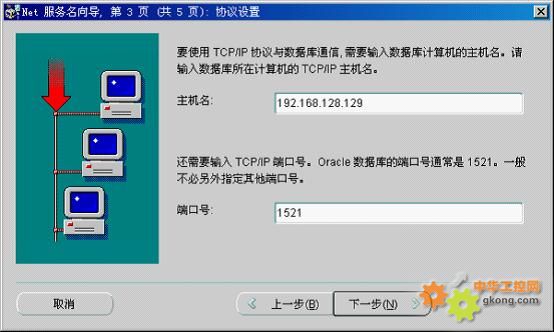

此處“主機名”可以填寫Oracle數據庫所在的服務器IP地址，或者網絡名。

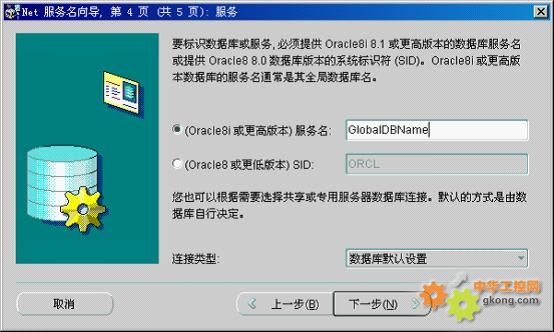

上面假定了Oracle數據庫服務器上的全局數據庫名稱為“GlobalDBName”

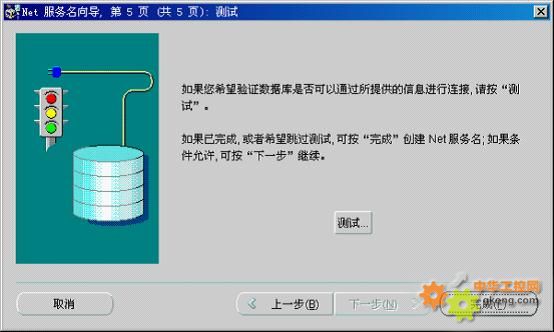

在完成之前，可以根據需要測試數據庫的連接。

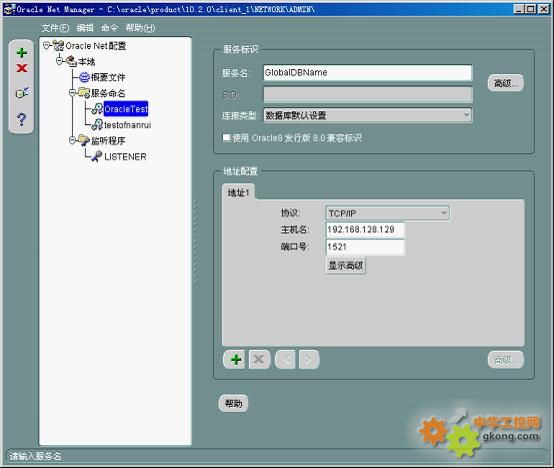

點擊“完成”，新建的服務名即完成：





    眾所周知，在windows下，微軟有一個開放數據庫互連接口即ODBC，和一個數據庫訪問的的應用程序接口即OLE/DB。





1. 建立數據源：



“控制面板”->“性能和維護”->“管理工具”中找到“數據源 (ODBC)”

或

       運行“odbcad32.exe”

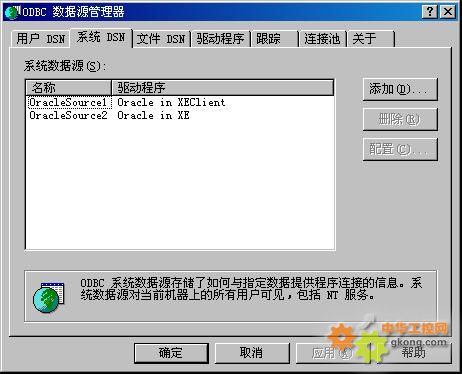

雙擊打開，在“系統DSN”選項卡點擊“添加”

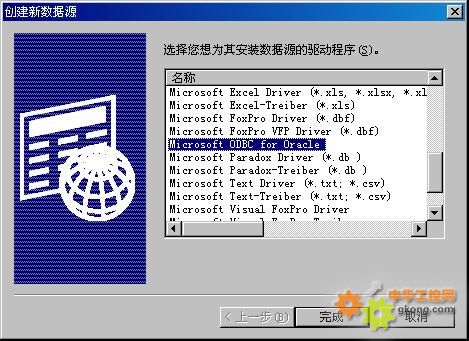

選擇相關驅動程序，如“Microsoft ODBC for Oracle”

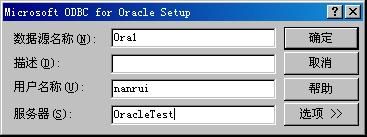

然后填寫下面的設置：



此處“服務器”填寫前面“配置服務名”板塊中所配置的服務名。

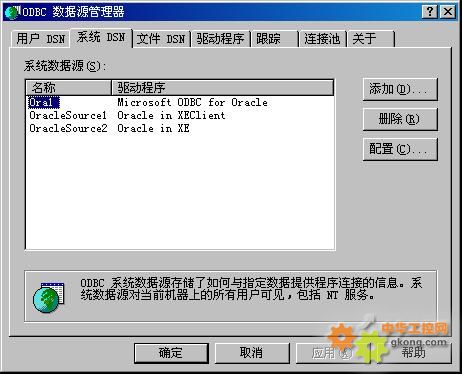

確定后，名為Ora1的數據源就建立完畢：



2. 紫金橋組態軟件連接數據源

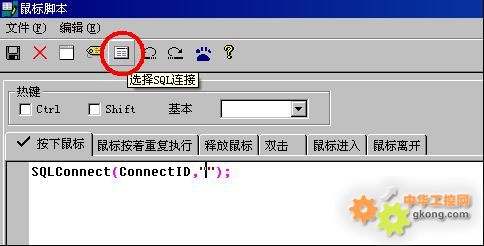

    在任何腳本編輯區，使用用函數

    來連接數據源，其中ConnectID為連接標識，連接成功為一個非負的整數，SourceDesc為數據源描述，可以通過選擇數據源自動生成：

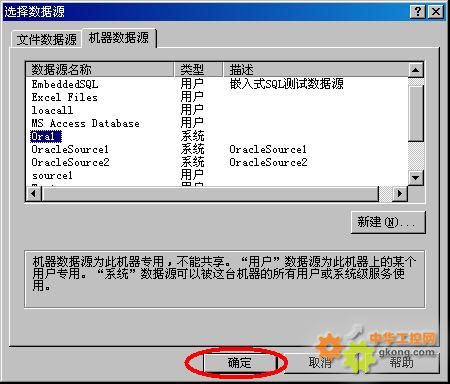

選擇之前建立的數據源：

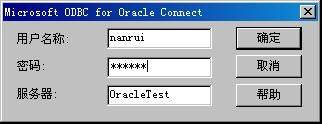

輸入密碼：

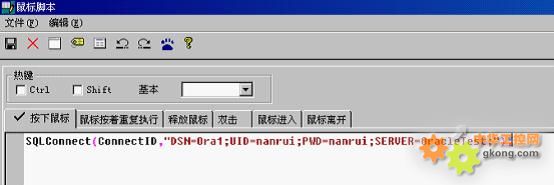

生成連接字符串：





    連接成功后，即可使用紫金橋組態軟件的SQL腳本函數進行數據庫的相關操作了。

    需要注意的是，數據源使用完畢不再使用時，或者退出程序前，需要使用SQLDisconnect(Long ConnectID)函數釋放數據源。





    該方式主要是在報表關系數據源點中使用。



1. 建立報表關系數據源點



    在紫金橋組態軟件開發界面的“數據庫”選項卡->“點組態”中，創建一個“報表關系數據源”點，如下

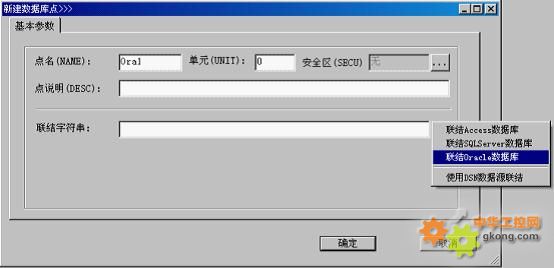

聯結字符串選擇“聯結Oracle數據庫”，然后彈出對話框：





此處“服務名”填寫前面“配置服務名”板塊中所配置的服務名。

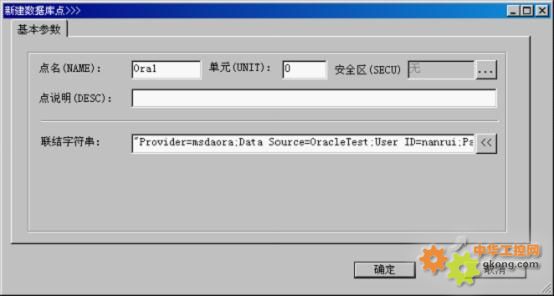

這樣便自動生成了聯結字符串：





確定后，一個名為“Ora1”的報表關系源點就建好了。



2. 使用報表進行關聯

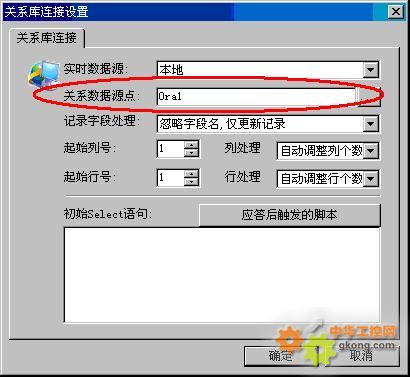

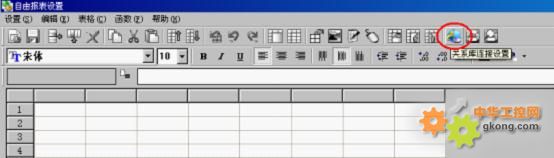

    在紫金橋組態軟件開發界面的窗口中，創建一個自由報表對象，雙擊進入其屬性設置，點擊“關系數據庫聯結設置”：
