圖1日本島電儀表SRS14

第2部分：與日本島電儀表SRS13進行通訊

    日本島電儀表 SRS13是一種帶32段程序設定的儀表每步有，SV目標值，運行時間，PID號。需要通訊的參數有：PV,SV,COM,AT,OUT。如圖2所示。往32段里寫參數的過程是先把地址901寫成你要寫的步號，然后把設定值、運行時間、PID號分別寫到地址950、地址951、地址952里。我們用紫金橋報表很容易實現這個功能。

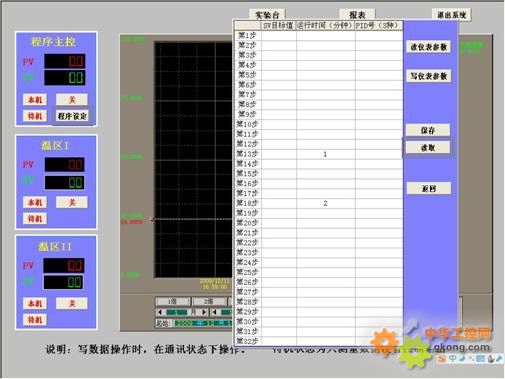

圖2上潤通訊截圖

    有些用戶在使用儀表時需要反復使用幾張工藝參數表，那么我還可以把這些工藝參數表存到電腦里，在需要時調出來傳送到儀表中即可。用紫金橋軟件很容易實現。需要注意的地方是當計算機與島電通訊速度為38400時，頁面刷新的速率可選1秒。最后還有的客戶希望限制軟件的使用時間，這點我們也很容實現了。
