世紀星組態軟件簡介：

　　《世紀星組態軟件》是在PC機上開發的智能型人機接口（HMI）軟件系統，運行于 Windows 98/2000/NT/XP 中文操作系統平臺，全中文界面。產品在開發和設計過程中，采用國際先進的組態理念，吸收當前國內外先進組態軟件的優秀成果，并經過嚴格的實驗測試和眾多行業的現場實踐。《世紀星組態軟件》作為一個實時的人機界面實用程序生成器，可以產生在管理級別上的監控和數據采集（SCADA）程序。

　　《世紀星組態軟件》由開發系統（CSMaker）和運行系統（CSViewer）兩部分組成。CSMaker 和 CSViewer 是各自獨立的 Windows 32 位應用程序，均可單獨使用，兩者又相互依存，在開發系統中設計開發的畫面應用程序必須在運行系統中才能運行。

　　《世紀星組態軟件》開發系統是其應用程序的集成開發環境。開發者在這個環境中完成工況畫面的設計、數據庫定義、動畫連接、設備安裝、命令語言編寫等。開發系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，對應于控制對象的特性，對數據的報警、趨勢曲線、歷史數據記錄、安全防范等重要功能有簡單的操作方法。

　　《世紀星組態軟件》運行系統是世紀星的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與 I/O 服務程序的數據交換。它通過實時數據庫管理從工業控制對象采集到的各種數據，并把數據的變化用動畫的方式形象地表示出來，同時完成報警、歷史數據記錄、趨勢曲線等監視功能。

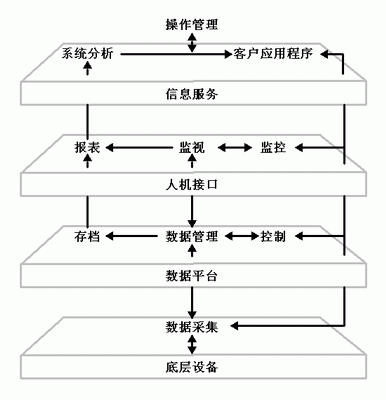

世紀星組態軟件結構示意圖：

世紀星 V7.10 版本新增功能
　　世紀星 V7.10 版本同世紀星 V7.00 及以前的版本相比較，新增或增強了以下功能：
1、世紀星幫助：全面修改了世紀星的在線幫助；增加了大量的使用示例；提供世紀星使用入門示例。
2、個性化設置：用戶可以設置自己的組態開發界面，主要有：動態瀏覽器：提供最大化的工作空間； 自定義菜單、工具欄：用戶可以增加、減少菜單和工具欄的項目，還可以新增工具欄，創建自己專用的工具欄項目；工具編輯：用戶可以增加、刪除常用工具，如：notepad.exe、mspaint.exe 等；自定義界面風格：可以設置5種個性化界面風格。
3、組態報表功能增加：在組態報表模板中可以設置報表底圖；在報表任何位置插入圖像；提供標準數據庫(如：Access、SQL 等)數據向導導入功能；增加了多種統計函數；常用曲線（如：柱狀圖、圓餅圖、折線圖、散點圖等）插入等。
4、內嵌數據庫管理功能：系統運行時，通過函數 DBAccess() 調入數據庫管理對話框，可以實現對標準數據庫進行增加、修改、查詢、刪除和打印等功能。
5、語音報警：無需預先錄制語音，計算機就能實現語音報警，支持中文、英文兩種語言。
6、報警組和優先級報警：可以組合報警組和優先級報警兩種方式查詢系統報警信息。
7、配方功能：在系統運行時，可以瀏覽配方；提供對話框實時修改配方。
8、網絡瀏覽：提供備用IP地址，在網絡故障時，系統自動與備用機器建立連接，確保數據實時、完整。
9、WEB 功能：客戶端全屏顯示；遠程報警數據查詢；遠程歷史數據查詢。
10、變量字典：增加排序功能，可以按變量瀏覽列表中的任何一項進行排序；更新了變量檢索算法，大幅縮短了上萬個變量的查找時間。
11、分段線性轉換表：建立分段線性轉換表（即：非線性轉換表），在定義變量時直接將變量和分段線性轉換表相連，系統自動進行分段線性轉換；可以用函數在世紀星的任何地方實現分段線性轉換；提供分段線性表的導入和導出功能。
12、累計轉換方式：在定義變量時可以直接定義變量具有累計功能；提供直接累計和差值累計兩種累計轉換方式。
13、變量使用查詢：可以查找變量使用的具體位置，如在“應用程序命令語言”的“程序運行時”使用了“10”次等；提供在畫面中使用變量的圖素的坐標。
14、隨意選擇畫面中圖素：利用 CTRL 鍵和鼠標組合，可以任意選中或取消選中畫面中的圖素。
15、成組修改圖素屬性：選中的圖素所具有的相同屬性（如：字體、顏色等）可以一次性修改。
16、圖素鎖定：可以鎖定畫面中的圖素和單元。
17、圖像導入：能直接導入15種圖形格式的圖像文件（如：BMP、JPG、GIF 等格式的圖像文件）。
18、動態調入 JPG、GIF 圖像：運行時可以動態調入 JPG、GIF 圖像。
19、運行時右鍵彈出菜單：在系統運行時，按鼠標右鍵，彈出用戶定義的菜單，并執行相應的功能。
20、信息顯示對話框：在系統運行時，提供信息顯示對話框，該對話框可以自動調整窗口大小；可以設置按鈕數量、按鈕信息；所有按鈕均與命令語言相連接。
21、在畫面的任意位置顯示提示信息(Tip)：在系統運行時，當鼠標移動到指定畫面的指定區域時，將出現提示信息。
22、多種立體圖庫：提供立體按鈕、立體開關、立體指示燈等多種立體控件。
23、LED 控件：提供以 LED 方式顯示的時鐘控件和數值控件。
24、批次曲線：批次曲線是用于生產過程中，顯示批次處理數據的曲線控件，有2條設定曲線、8條實時曲線，并允許對未執行的設定點的參數進行調整。
25、XY 曲線控件：增加游標顯示，動態設置曲線參數。
26、XY 歷史數據曲線控件：控件自動讀取歷史數據，可以顯示8條關聯兩個變量的歷史曲線，具有游標顯示，動態設置曲線參數功能。
27、表格框控件：在畫面中可以插入表格框控件，并且可以直接調入組態報表模板，實現組態報表的各種功能；可以實時刷新顯示動態數據；直接調入配方，修改后可以再存回到配方中；能設置表格的行標題和列標題。
28、數據庫表格框控件：在畫面中可以插入數據庫表格框控件，用于連接 Microsoft Access 數據庫，可以對數據庫表的記錄進行增加、修改、刪除、查詢和打印操作。
29、設備驅動程序：新增上百多個設備驅動程序。
30、設備通訊測試：世紀星的開發系統中，在添加硬件設備驅動的同時，可以對該設備進行通訊測試，查看與世紀星相連的設備是否通訊正常。
31、仿真 PLC：用戶開發世紀星工程時，經常用到 IO 驅動設備，而這些 IO 設備已經安裝在現場，因此需要一個模擬 IO 設備，仿真 PLC 就是一個能模擬現場 IO 數據的仿真設備，可以模擬現場設備向世紀星提供數據，用于程序調試或模擬顯示。
32、通訊失敗時 IO 數據顯示選擇：IO 設備通訊失敗時，變量可以顯示問號、保持原值或顯示零。
33、選擇讀取 IO 變量值：在串口通訊時，利用 ReadIOData() 函數，選擇讀取特殊“采集頻率”的 IO 變量的值。
34、切斷或連通設備通訊：系統運行時，可以隨時切斷或連通與硬件設備的通訊。
35、I/O口操作函數：利用 I/O 口操作函數可以直接操作 I/O 口，支持 Windows 98/NT/2000/XP 平臺。
36、串并口操作函數：可以直接操作計算機串并口，用于計算機與設備通訊，如操作打印口，可以實現單行實時數據打印。
37、設備故障自恢復功能：世紀星與設備通訊時，一旦出現通訊故障，世紀星停止與該設備的通訊，在嘗試恢復時間到時，將嘗試與設備重新建立通訊連接。
38、無線 GPRS 數據傳輸：利用無線移動數據通訊高速的數據傳輸功能和永遠在線的特點，從而確保數據傳輸的及時準確。
39、網絡控件：用戶可以借助該控件利用 VC++ 或 VB 等開發工具編寫應用程序和世紀星在網絡中進行數據交互，世紀星將每個用戶程序當作一個設備對象（從站），既可是本機的應用程序，也可是網絡上其他機器的應用程序。
40、與VC++的接口功能：提供 UserDll() 函數，用戶可以在命令語言中調用，每調用一次 UserDll() 函數，系統自動調用 UserFunc.dll 中的 UserFunction() 函數，世紀星提供 UserFunc.dll 的 VC++ 源程序，用戶可以通過這個接口，借助于 VC++ 完成組態軟件無法完成的功能（如：復雜算法等）。
41、主站和從站通訊：世紀星可以和其他軟件通過 Modem、RS232、RS485、RS422通訊口，按照 MODBUS 協議進行通訊，通訊時，世紀星可以做為主站，也可以作為從站。
42、外部程序與世紀星數據交換控件DBComm：用戶可以用 VC、VB 等編程工具軟件，調用 DBComm 控件，實現與世紀星的數據交換。
43、歷史數據補余：具有數據存儲功能的下位機，當與上位機建立通訊后，世紀星能將下位機中存儲的數據補充到歷史數據庫中；本功能適用于記錄儀、儀器儀表、電力系統的數據采集。
44、用戶工程發布：用戶在用世紀星開發完工程后，可以將工程隨同世紀星安裝光盤發布。
具體請參閱世紀星在線幫助或《世紀星用戶手冊》。
